FA-plaatanker

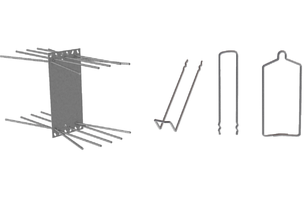

HALFEN plaatanker
HALFEN biedt voor de verbinding van een dragend binnenblad met een
buitenspouwblad van sandwichplaten twee verschillende systemen
aan:
1. SPA kruisbeugels
2. FA plaatankers
Bij beide systemen zorgen draagankers voor overdracht van verticale lasten uit het eigengewicht van het buitenspouwblad en de horizontale belastingen door wind en temperatuursinvloeden naar het dragende binnenblad.
In de regel zijn hiervoor twee FA draagankers nodig.
1. SPA kruisbeugels
2. FA plaatankers
Bij beide systemen zorgen draagankers voor overdracht van verticale lasten uit het eigengewicht van het buitenspouwblad en de horizontale belastingen door wind en temperatuursinvloeden naar het dragende binnenblad.
In de regel zijn hiervoor twee FA draagankers nodig.
- Bij toepassing van twee FA ankers dienen de ankers in elke richting symmetrisch ten opzichte van het zwaartepunt te worden ingebouwd. Een extra draaganker dient als horizontaal anker te worden ingezet.
In het resterende bereik van de plaat worden haarspelden en
steekbeugels gebruikt, die horizontale krachten overdragen en
vervorming van het buitenblad tegen gaan. Belastingen door
temperatuur-schommelingen en vervorming van het buitenblad worden
door de wijze van inbouw van de FA geminimaliseerd.
Door de ponsgaten kunnen de FA-ankers, voor het betonstorten, met behulp van verankeringsstaven op hun positie worden aangebracht en met de elementwapening verbonden worden.
Door de ponsgaten kunnen de FA-ankers, voor het betonstorten, met behulp van verankeringsstaven op hun positie worden aangebracht en met de elementwapening verbonden worden.
Kwaliteitskenmerken zijn:
- Snelle montage
- Hoge krachtenopname
- Ook geschikt voor grote elementen
- Met type-keuring, optimaal systeem
- Eenvoudige planning met de gratis HALFEN-software
- Met KOMO-certificaat
- CE-markering
