HBT - Boîtes d'attente
Boîte d'attente HALFEN HBT
Liaison d'éléments de construction en béton

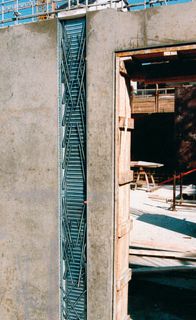

Les boîtes d'attente HALFEN HBT servent à la liaison d'éléments de
construction, qui sont réalisés en différentes phases puis
assemblés. Le caisson d'attente est en tôle d'acier galvanisé avec
des profilés de renfort spéciaux et des trous pré-perforés pour
retirer aisément le couvercle du boîtier. Il peut être simplement
cloué sur le coffrage ou fixé à l'armature avec du fil à ligaturer.
Avec 57 combinaisons possibles entre les types d'étrier et les
largeurs de boîtes, il est possible de réaliser des liaisons
optimales pour les applications les plus diverses. Les éléments
sont disponibles avec des aciers en béton de diamètres 8, 10 et 12
mm.
Pour les situations de montage les plus fréquentes, la gamme de produits standard propose des liaisons à une ou deux couches, avec des longueurs de boîtes de 0,8 m et 1,25 m. Les boîtes d'attente HBT répondent aux exigences de la fiche technique «Pliage des aciers à béton et exigences des boîtes d'attente selon l'Eurocode 2» du DBV, édition janvier 2011. Les longueurs d'ancrage sont déterminées selon l'Eurocode 2.
Pour les situations de montage les plus fréquentes, la gamme de produits standard propose des liaisons à une ou deux couches, avec des longueurs de boîtes de 0,8 m et 1,25 m. Les boîtes d'attente HBT répondent aux exigences de la fiche technique «Pliage des aciers à béton et exigences des boîtes d'attente selon l'Eurocode 2» du DBV, édition janvier 2011. Les longueurs d'ancrage sont déterminées selon l'Eurocode 2.
Avantages produit
- Boîte et couvercle en tôle d'acier galvanisé anti-corrosion
- Il ne resta aucun composants en plastique dans le béton
- La forme spéciale des bords du boîtier évite la pénétration indésirable de béton frais
- Fixation simple au coffrage par cloutage ou collage
- Stabilité de forme pendant le bétonnage grâce à la solide boîte et à son couvercle en acier
- L'ouverture pré-emboutie permet de retirer simplement et rapidement le couvercle après le décoffrage
- Boîtier en acier avec dos crénelé pour une transmission optimale des efforts de cisaillement dans le joint
- Boîtier plat pour respecter l'enrobage de béton dans les côtés longitudinaux
Données techniques de l'armature de reprise
- Longueurs d'éléments standard: 1.25 m et 0.80 m, autres longueurs sur demande
- 7 profils différents pour éléments de construction à raccorder dès largeur 6 cm
- 13 différents types d'étrier pour des liaisons à une ou deux couches
- Diamètre de barre : 8 - 10 - 12 mm
- Étrier
a) B500B
b) B500B NR livrable (sur demande) - Diamètre de galet pour le pliage en retour dBR = 6 × Ø
Les caractéristiques de qualité sont:
- Barres de raccordement en B500B
- Acier inoxydable livrable sur demande
- 7 différents profils pour épaisseurs de murs à raccorder de 6 à 23 cm. Des exécutions spéciales sont livrables pour grosses épaisseurs de mur
- 13 différents types d'étrier pour des liaisons à une ou deux couches
- NOUVEAU: hauteur de carter réduite. Les HBT avec hauteur de carter réduite sont parfaits pour les éléments en béton préfabriqués avec faible épaisseur d'enrobage de béton
- Hauteurs de carter
h = 24 mm pour barre Ø 8
h = 30 mm pour barre Ø 10
h = 36 mm pour barre Ø 12
